После радиопланирования определены модели точек доступа, антенны и места установки. Во время монтажа выясняется, что в одной точке проходит воздуховод, в другой неудобно закрепить кронштейн, а до третьей проще дотянуть кабель, если перенести её ближе к колонне. Каждое изменение кажется небольшим. В совокупности они могут заметно изменить радиопокрытие.
Для большого склада последствия проявятся в работе ТСД: ожидании ответа WMS, обрывах на маршруте, повторных обращениях в поддержку. Исправлять размещение после запуска обычно сложнее организационно: нужно снова поднимать оборудование и согласовывать доступ в работающие зоны.
При монтаже складского Wi-Fi проверяют положение и ориентацию антенн, крепления, кабельные линии и питание. Эти части связаны: даже правильная радиомодель не компенсирует перенесённую ТД или неподходящий режим PoE. Ниже — восемь отклонений, которые стоит проверять до приёмки сети.
1. Перенос точки доступа без проверки радиопокрытия
Положение ТД выбирают с учётом рабочих зон и препятствий. Перенос из прохода за стеллаж или на другую сторону колонны меняет условия распространения сигнала. Расстояние на плане может быть небольшим, но между антенной и терминалом появляется новое препятствие.
Универсального допустимого смещения для любого объекта нет. В конкретном проекте могут быть указаны разрешённые отклонения и дополнительные условия. Их проверяют вместе: допуск по расстоянию не означает, что можно изменить высоту, ориентацию или закрыть антенну конструкцией.
Если выбранное место недоступно, полезно передать проектировщику фотографию, положение на плане и варианты установки. Тогда решение можно проверить до прокладки кабеля и крепления оборудования.
2. Изменение ориентации антенны
Положение корпуса ТД или внешней антенны влияет на ориентацию диаграммы направленности. По внешнему виду устройства нельзя надёжно определить, как его следует направить в конкретном проекте.
Например, широкая часть диаграммы может оказаться направлена поперёк узкого прохода, хотя расчёт предполагал другую ориентацию. Внешне монтаж выглядит аккуратно, но реализована другая геометрия покрытия. Проверять нужно модель антенны и её положение по проекту, а не только наличие устройства в нужном ряду.
Это не означает, что любая антенна должна смотреть вдоль прохода или вниз. Решение зависит от её модели, диаграммы, высоты и геометрии зоны. В монтажной документации нужны направление, наклон и понятная привязка к конструкции. Для внешних антенн также указывают подключение к портам ТД.
3. Монтаж на другой высоте
Высота является параметром радиопланирования. Если тестовую ТД проверяли ниже уровня препятствий, а постоянную установили под кровлей, условия уже отличаются от испытанных.
На складе высоту ограничивают стеллажи, коммуникации, движение техники и требования к обслуживанию. Эти ограничения необходимо согласовать до выезда монтажной бригады. Ekahau в рекомендациях для промышленных объектов отдельно разбирает расхождение между высотой теста и высотой окончательной установки. Wi-Fi Best Practices for Industrial Environments.
В РД полезна не только отметка от пола, но и схема, показывающая положение антенны относительно окружающих конструкций. Если нужна подвесная конструкция, её состав и способ крепления должны быть определены заранее.
4. Размещение рядом с препятствиями или внутри неподходящего укрытия
Воздуховод, металлическая балка или заполненный стеллаж возле антенны могут изменить условия, для которых рассчитывалась сеть. Поэтому установку «где есть свободное место» проверяют относительно проектной схемы.
Иногда ТД требуется защитить от пыли, влаги, температуры или механического воздействия. Защитное исполнение выбирают с учётом оборудования и среды: корпус, вводы кабеля, отвод тепла и расположение антенны становятся частью решения. Cisco рассматривает такие условия отдельно для складов, морозильных камер и зон с вибрацией. Руководство Cisco по размещению ТД.
Не следует переносить отступы от стен и металлоконструкций из чужого отчёта как универсальные нормативы. Для монтажа руководствуются проектом и требованиями производителя конкретного оборудования.
5. Замена антенны или кабельной сборки без согласования
У антенн могут совпадать разъёмы и заявленное усиление, но отличаться диаграммы направленности, поддерживаемые диапазоны и требования к установке. Поэтому замена на «похожую» модель способна изменить покрытие даже при сохранении места монтажа.
Для внешней антенны значение имеет и радиочастотный кабель. Его тип, длина, соединители и переходники влияют на потери. Если вместо предусмотренной сборки устанавливают другую, это изменение нужно учитывать в расчёте. Cisco также выделяет выбор антенного кабеля и работу с внешними антеннами в отдельные разделы руководства по установке.
Заказчику полезно контролировать полные артикулы ТД, антенн, кронштейнов и кабельных сборок. Уточнение только марки производителя не обеспечивает соответствия проекту.
6. Проверка питания только по факту включения ТД
Светящийся индикатор не подтверждает, что точка доступа работает в предусмотренном режиме. Требования к PoE зависят от модели и включённых функций. При недостаточном питании у части оборудования возможны ограничения работы интерфейсов или радиомодулей. Такое поведение описано, например, в руководствах Extreme Networks WiNG. Руководство WiNG по конфигурации питания.
При проверке учитывают требование ТД, возможности отдельного порта и общий бюджет PoE коммутатора. Затем смотрят, какое питание фактически согласовано и в каком режиме работает устройство. Планирование также должно учитывать питание самих шкафов и требования к резервированию, если они предусмотрены заданием.
Кабельная линия нуждается в собственной проверке. Ошибки монтажа, соединений и маркировки усложняют диагностику: проблема выглядит как отказ Wi-Fi, хотя искать её приходится на проводном участке.
7. Приёмка кабеля только по наличию соединения
Обычная проверка распиновки показывает, правильно ли соединены проводники. Она не подтверждает весь набор характеристик кабельного канала. Fluke Networks различает проверку соединения, квалификацию под сетевую технологию и сертификационные испытания на соответствие выбранным требованиям. Verification, Qualification and Certification.
Состав испытаний фиксируют в задании. В протоколе должны быть идентификатор линии, выбранный предел тестирования и результат, чтобы его можно было сопоставить с кабельным журналом. Например, в одном из комплектов исполнительной документации зафиксированы 60 успешных испытаний кабельных каналов и приведены индивидуальные протоколы. Вид испытанного участка важен: результат проверки канала нельзя автоматически считать результатом проверки постоянной линии. Подробнее об этом — в статье о приёмке сети.
Эти документы подтверждают результат испытаний соответствующих кабельных каналов. Для оценки покрытия и работы ТСД нужна отдельная проверка беспроводной сети.
8. Отсутствие фиксации фактического монтажа
Если после установки на плане остаются проектные места, которые уже изменились, эксплуатация получает недостоверную схему. При инциденте инженеры тратят время на поиск ТД, кабеля и порта, а изменения сети приходится начинать с повторного обследования.
Исполнительная документация должна отражать построенную систему. Полезно связать маркировку точки доступа с её местом, кабельной линией, портом и фотографией установки. Отдельно фиксируют согласованные изменения и результаты испытаний.
На крупном складе это влияет на стоимость сопровождения: понятная схема сокращает объём поиска при диагностике и упрощает передачу объекта другой смене или подрядчику. Но документацию нужно обновлять и после последующих изменений.

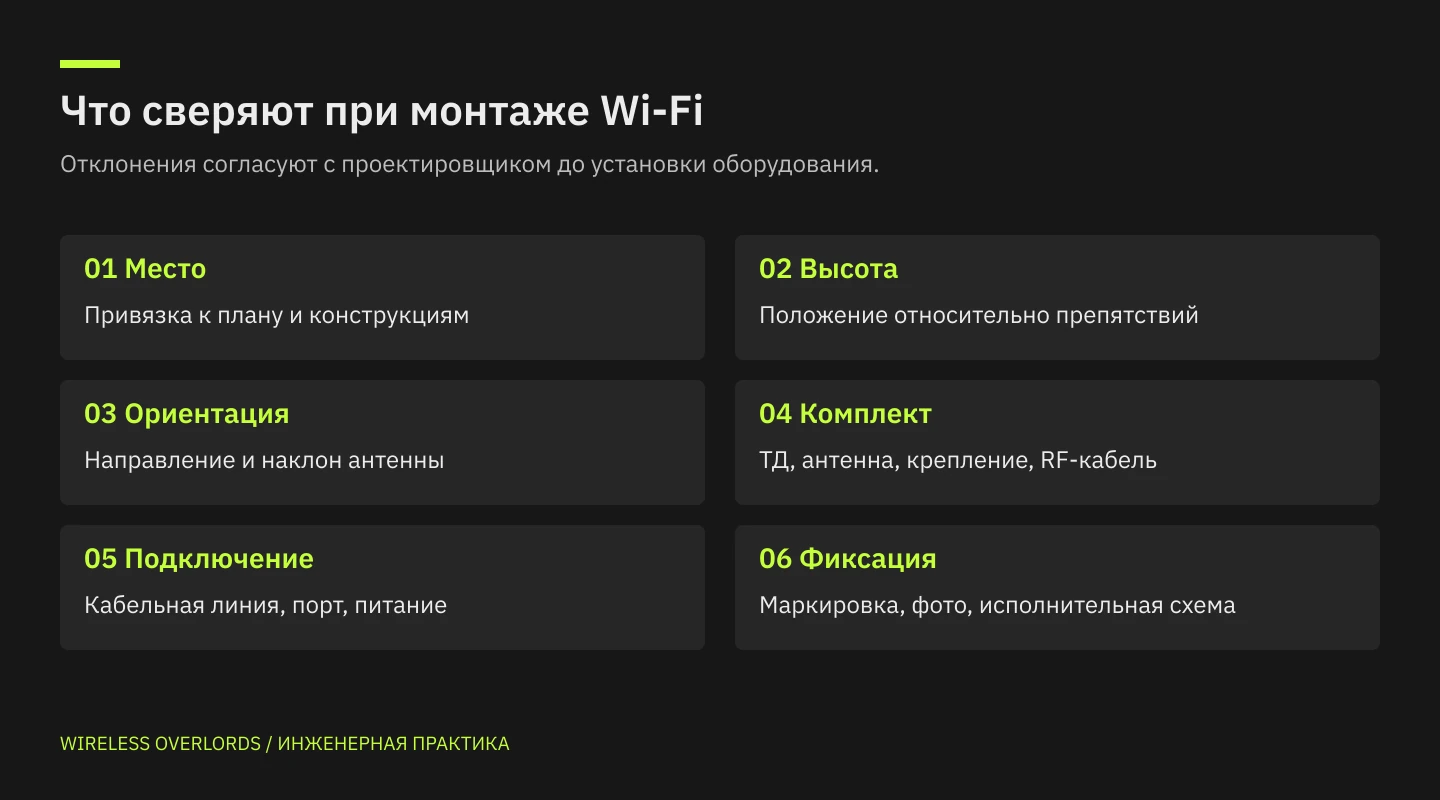

Что согласовать до начала работ
До выхода монтажной бригады заказчику и исполнителям нужно проверить комплект исходных данных. Для каждого типа установки должны быть понятны:
- модель ТД и антенны, место, высота, направление и наклон;
- монтажный комплект и способ закрепления;
- кабельный маршрут, маркировка и точка подключения;
- требования к питанию и условиям среды;
- допустимые отклонения и порядок согласования изменений;
- состав исполнительной документации и испытаний.
В рабочей документации эти вопросы раскрывают через планы, схемы подключения, монтажные узлы, кабельные журналы и спецификации. Важна их согласованность с радиопланированием и фактическими условиями площадки.
Как принимать установленную сеть
Приёмку удобно разделить на связанные проверки. Сначала сверяют оборудование и монтаж с документацией, проверяют кабельные линии и питание. После настройки выполняют верификационное радиообследование и испытания с целевыми ТСД на рабочих маршрутах.
Если обнаружено отклонение, фиксируют конкретное замечание и способ его устранения. После исправления повторяют относящиеся к нему проверки. Это позволяет закрыть проблему по результату, а не только по сообщению о выполненных работах.
Для организации, чей товар обрабатывается на складе, такая приёмка — часть защиты первоначальных вложений. Расходы на проектирование и оборудование имеют смысл, когда выбранное решение корректно реализовано и проверено в работе.
